yjv铜芯电缆,电缆出故障怎么排除【杭州安信】

文章出处:安信网查看手机网址
扫一扫!yjv铜芯电缆,电缆出故障怎么排除【杭州安信】扫一扫!
人气:-发表时间:2019-09-15 09:01【

yjv电缆是生活中被用到相当普遍的一种铜芯电缆,那么让大家困惑的问题就是这种铜电缆出问题了,我们怎么去找到故障,然后解决。今天杭州安信电线电缆小编就给大家介绍两点故障排除法。

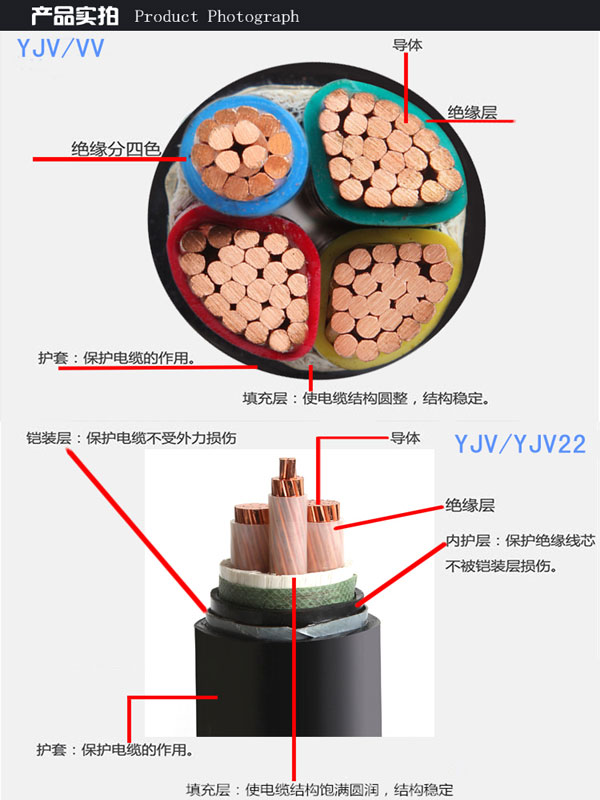

yjv铜芯电缆

.零电位法

零电位法是潜在的比较方法,适用于短电缆核心接地故障。该方法简单,准确,不需要精密仪器和复杂的计算。测量原理如下:电缆故障芯线和等长比较线并联,当电压VE施加在b和c两端时,它相当于连接两个并联均匀电阻线两端的电源。此时,电阻线另一点上的任何点与另一电阻线上的对应点之间的电位差必须为零。相反,电位差为零的两个点必须是对应点。由于微伏表的负极接地并且等电位到电缆故障点,当微电压表的阳极在比较导体上移动到指示值为零的点时,电缆故障点的等电位点,即电缆故障点的对应点。 。 S是单相刀开关,E是6E电池或4节1干电池,G是直流微电压表,测量步骤如下:

1.首先将电池E连接到b和c相芯线上,然后与故障电缆长度相同的比较线S铺设在地面上。电线应由裸铜线或裸铝线制成。横截面应相等,不应有中间接头。

2.将微伏表的负极接地,并将正极连接到长的软导线。当在铺设的比较线上滑动时,线的另一端应该完全接触。

3.关闭刀开关S并在比较线上滑动软导线的末端。当微伏表指示零时,电缆故障点的位置是电缆故障点的位置。

yjv电缆

二.高压电桥方法

   高压电桥的方法是用两臂电桥测量直流电阻值电缆芯线,然后精确测量电缆的实际长度,根据电缆长度与电阻的比例关系,计算出电缆的故障点。该方法的直接误差为电缆芯线或短路点接触电阻小于1Ω,判断误差一般不大于3m。对于故障点接触电阻大于1Ω的故障,可以使用增加电压的方法将电阻降至1Ω以下。然后根据这种方法测量。测量电路时,首先测量电阻R1在芯线 a和b之间,R1=2RX + R,其中RX是电缆故障点的一相或相b的电阻值,只是短接触的接触电阻。然后将电桥移动到电缆的另一端并测量a1和b1之间的直流电阻值R27d7,然后R2=2R(LX)R,R(LX)是电缆的a1相或b1相位芯线的相位故障点。抵抗性。在测量R1和R2之后,根据图3所示的电路短路b1和c1,并测量b和c的0和7d3之间的直流电阻值。结构的1/2是每相的电阻值芯线。 RL表示RL=RX R(LX),可以从中获得故障点的接触电阻值:R=R1 R2-2RL表,因此,故障点两侧的电阻值芯线可以表示通过下式:RX=(R1-R)/2,R(LX)=(R2-R)/2。在确定RX,R(LX)和RL的三个值之后,可以通过比例公式找到有故障的点距电缆端的距离X或(LX):X=(RX/RL)L,( LX)=(R(L-2)在电缆末端,测量每相的电容电流Ia1,Ib2和Ic3的值为芯线,以检查阱的比率为芯线和断线芯线。最初可以判断断线距离近似。根据电容计算公式C=I /(2ΠfU),可以看出当正电压U和频率f恒定时,C与I成正比。因为f(频率)工频电压不变,只要在测量过程中施加的电压是恒定的,电容电流的比值就是电容的比值。让电缆为全长L,芯线断线点距,来自为X,然后Ia/Ic=L/X,X=(IC/Ia)L。在测量过程中,只要电压保持恒定,就可以准确读取电流表,准确测量电缆总长度,测量误差相对较小。
